1.高压充装系统连接
自动化快速充装系统包括液化气体供应装置、充装泵、充装感应平台和主控系统。
各设备之间连接方式如下：
1.1用配备的高压管连接液态二氧化碳储气罐的【出气口】与充装机的【进气口】，并用扳手将螺母拧紧；
1.2用配备的高压管连接充装机的【出气口】与充装台的【进气口】，并用扳手将螺母拧紧；
1.3将充装机接上380V电源，并配备专用电源总控制开关一个，并具有过载自动断电功能。

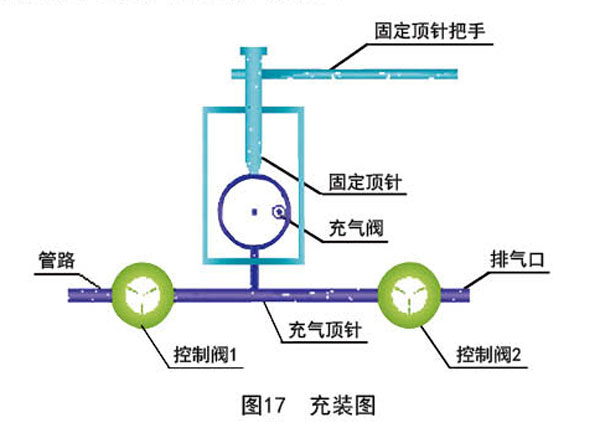

2.液态二氧化碳充装：液态二氧化碳充装如图17所示，其充装步骤如下：
二氧化碳致裂器爆破管充装
2.1固定：将组装好的二氧化碳爆破器放置在充装台上，打开充气头的塑料盖，将充装台上的充气顶针对准二氧化碳爆破器的充气孔，将上方的固定阀门对准充装固定控制孔并拧紧，如图18所示。
二氧化碳爆破管充气孔及充装固定孔
2.2系统管道排空：打开液态二氧化碳储气罐出气开关和充装机电源开关，打开充装机上的排气阀，排除管道内部已气化的二氧化碳，待排放出白色雾气为止，然后关闭排气阀。

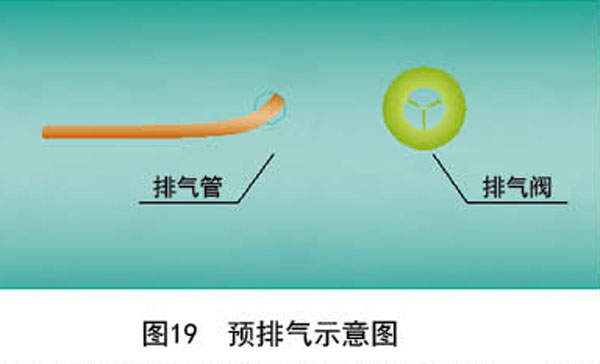

2.3爆破器排空：用“丁”字套筒逆时针拧开爆破器充气头阀门，关闭充装台上的排气阀门、打开充气阀门，用储气罐的自然压力向爆破器内充装二氧化碳，约10s后关闭充气阀门，预冷1min后打开排气阀门释放二氧化碳，如此反复(不少于两次)直到排出白色雾气为止，然后关闭充装台上的排气阀，如图19所示。
二氧化碳爆破系统管道排空
2.4充装液态二氧化碳：将充装机上的预设压力值调为8.0-9.0MPa，并将重量计量器归零；然后按下开始充装按钮，开始给爆破器充装二氧化碳，待充气到预定值后为自动停卡，此时 应该快速用“丁”字套筒将爆破器上的充气阀门拧紧(顺时针)，如图20所示。
二氧化碳爆破管充装co2
2.5充装完毕后将两端的塑料保护头拧上，然后放置在动输架上。并保持在恒温环境中(<20℃)。
